GTJ-Ev2-W型靜態變形模量測試儀，用于測定路基在靜荷載作用下的沉陷值，從而評估路基的承載力和變形量。適用于受靜荷載作用的鐵路、公路、機場、城市交通、港口、碼頭及工業與民用建筑的地基施工質量監控監測。
通過圓形承載板和加載裝置對地面進行第一次加載和卸載后，在進行第二次加載，用測得的承載板下應力σ和與之相對應的承載板中心沉降值S，來計算變形模量Ev2及Ev2/Ev1的值。
GTJ-Ev2-W靜態變形模量測試儀
一、用途概述
GTJ-Ev2-W型靜態變形模量測試儀，用于測定路基在靜荷載作用下的沉陷值，從而評估路基的承載力和變形量。適用于受靜荷載作用的鐵路、公路、機場、城市交通、港口、碼頭及工業與民用建筑的地基施工質量監控監測。
通過圓形承載板和加載裝置對地面進行第一次加載和卸載后，在進行第二次加載，用測得的承載板下應力σ和與之相對應的承載板中心沉降值S，來計算變形模量Ev2及Ev2/Ev1的值。
二、適用標準
《鐵路工程土工試驗規程》（TB10202-2010）
《鐵路路基工程施工質量驗收標準》（TB10414-2018）
三、產品特點
※ 手機APP數據處理方式，實現了數據無線采集、無線傳輸，并提供云傳輸端口可對接工程檢測管理系統，為實現試驗數據的實時采集、數據在線分析、大數據管理等提供可靠的數據來源；
※ GPS精準定位；精準顯示測點坐標信息
※ 采用進口傳感器及部分元器件，測試精度高。
※ 采用進口油缸及手動泵，控壓、穩壓性能突出；
※ 位移采集裝置采用加重型材，三點支撐式設計，抗震、防風能力強，保證數據精準；
※ 自動計算Ev1、Ev2及Ev2/Ev1值，并顯示曲線。
※ 無線藍牙微型打印機，現場直接打印數據以及現場照片，確保測試結果準確、客觀。
※ 語音提示功能，操作更便捷。
※ 中英文界面自由切換，國外客戶使用更加方便快捷。
四、靜態變形模量測試儀技術參數
測試適用范圍 | 適用土壤類型 | 粒徑不大于承載板直徑1/4的各類土和土石混合填料 |
測試影響深度 | 0～500mm | |
工作環境 | 溫度 -10℃~40℃ 濕度 ＜90%HR | |
手持主機 | 規格 | 華為手機 屏幕尺寸：5英寸 體積：145×70×10mm 重量：110g |
存儲容量 | 視手機內存而定，10G存儲容量 | |
供電方式 | 視手機電池而定 | |
定位方式 | GPS | |
顯示方式 | 手機APP方式，中英文切換顯示 | |
打印機 | 連接方式 | 無線藍牙打印 |
傳感器 | 壓力傳感器量程 | 100kN |
位移傳感器量程 | 25mm，分辨率0.01mm | |
數據采集裝置 | 承載板 | 直徑：300mm 厚度：25mm 重量：17.5kg |
加載裝置 | 液壓泵：壓力100kN 1×120mm，1×160mm，2×60mm | |
沉降量測試裝置 | 三點支撐架(帶有可伸縮、可旋轉杠桿臂，底座可調節) 尺寸： 2320×570×420mm(長X寬X高) | |
包裝規格 | 主機箱 | 材質：工程塑料 體積：470×360×170mm 重量：7.0kg |
外包裝箱1 | 材質：鋁合金 體積：1410×510×260mm 重量：72kg | |
外包裝箱2 | 材質：鋁合金 體積：1270×440×230mm 重量：32kg |

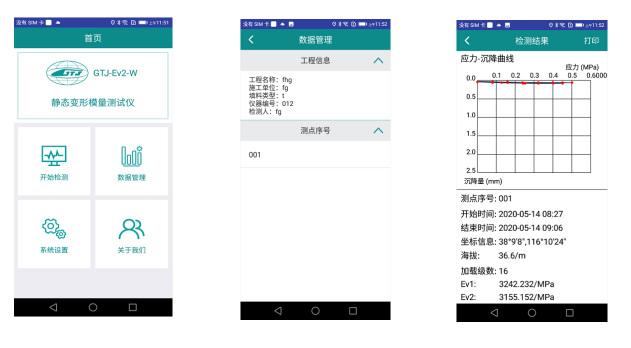

五、操作界面

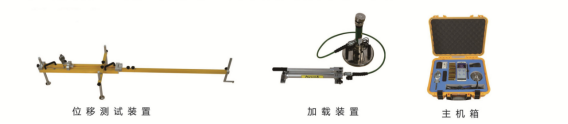

六、儀器構成：
