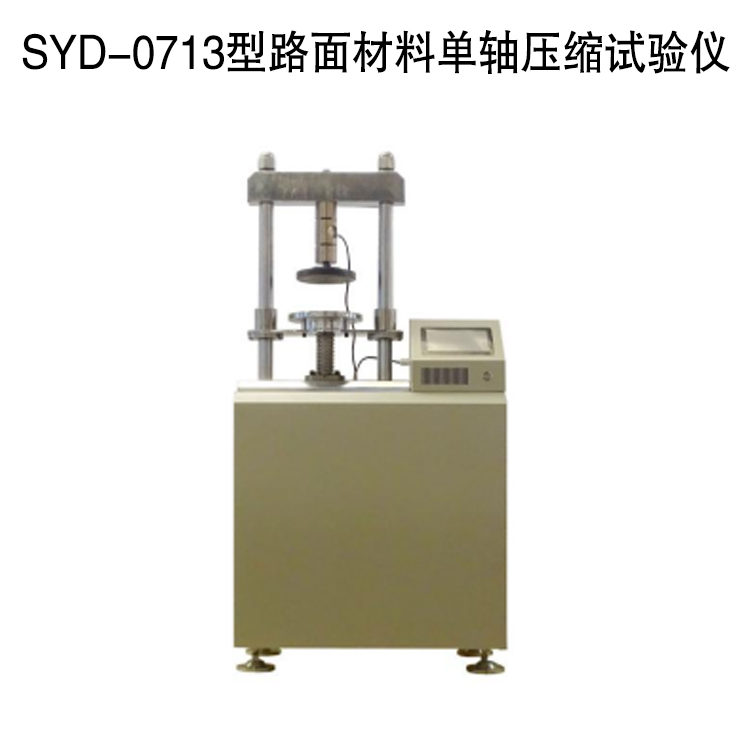

SYD-0713型路面材料單軸壓縮試驗儀
一、概述
包括主機、測力裝置及相關附件，用于力值測量。同時，本試驗儀器的主機，僅需作少量改動并配備有關附件，即可完成多種需施加垂直載荷的試驗。
特點：
1、可實現自動加載、自動停機、數據顯示、數據采集、峰值判別、峰值保持、過壓保護等功能。
2, 使用閉環伺服驅動電機提高了控制精度，和可操作性。
3，使用滾珠絲杠加載，整體運行更加平滑穩定。加載賈總過程中幾乎無噪音產生。
4，減速機構進行輕量化設計，結構緊湊可靠。
主界面圖：
試驗時間：按下試驗按鍵并且力值大于識別力值時則開始計時---單位秒
Z大力值： 此力值為軟件設置的極限力值，達到此力值停止上升或試驗。只可進行下降操作。有蜂鳴器間歇報警提示。
加載速率： 儀器在試驗狀態下的速率（若設置界面勾選高速試驗則試驗起始速度為運行速度當有力值產生時切換至加載速度）
運行速度：手動升降時的速率 1-80mm 任意可調
上升按鍵： 按下后上升按鍵顏色變為紅色，再次按下上升按鍵停止上升，顏色恢復正常藍色。
下降按鍵： 按下后顏色變為紅色，開始以運行速率下降，再次按下停止下降，顏色恢復為正常藍色。
急停按鍵： 上升，下降，或試驗過程中只要按下急停按鍵，驅動電機均會停止工作。
試驗按鍵： 按下后試驗按鍵變為紅色試驗開始，達到識別力值后開始計算位移，試驗時間開始計時。再次按下試驗按鍵試驗暫停。
復位按鍵： 系統重新置位，數據更新或初始化。
菜單按鍵： 按下后彈出操作菜單，以下有具體說明
數據保存： 按下后保存當前試驗數據。1000組存儲量
歷史數據： 查看已經保存的試驗數據，可進行單項刪除，全部刪除，上下翻頁操作。
語言切換：本套系統使用中英文雙語言，點擊語言切換即可將整個系統語言全部改變。
系統設置： 按下后需要密碼方可進入設置界面-----密碼 6666
打印數據： 本功能為選配功能，可將當前實驗數據，或歷史實驗數據打印出來。
屏幕校準： 此功能僅在觸屏觸摸錯誤情況下作為校準使用。
設置界面：
識別力值：判斷試驗開始的Z小力值，達到或超過此力值方可進行試驗計時，和位移計算，可根據實際試驗情況0.00 – 1.0設置 。默認設置為0.15
靈敏系數： 判斷試驗是否完成的力差值，可根據實際情況0.01-10.00設置。默認設置0.50
滿量程力： 輸入傳感器的最大量程
力值內碼：實時顯示的傳感器采集AD原始數據值。
力值標定： 開始清零力值后，給傳感器施壓。達到半量程后讀取力值內碼。力值內碼/當前實際力值=力標定值。
日期時間： 長按即可進入標定狀態，小鍵盤輸入。若出現時間日期修改后不可保存則更換觸屏2032電池。
試驗完成自動歸位： 此項為可選功能，選擇此項功能后試驗完成則自動以加載速率下降，達到下限位時停止。不選擇此項功能，試驗完成后則停止試驗。
自動判斷高速試驗： 此項為可選功能， 選擇此項后試驗開始以運行速率上升，當有力值產生且力值大于識別力值時自動切換至加載速率。若不選擇此項運行速率僅對應手動操作，加載速率僅對應試驗操作。
SYD-0713型路面材料單軸壓縮試驗儀
技術指標：
電源電壓： 220v AC ± 10%
整機功率： <= 500w
Z大荷載： 130 kN
力值分辨率： 0.01 kN
位移分辨率： 0.1mm
操作噪音： <40 db
運行速率： 1-80mm 任意可調
電機類型： 閉環伺服電機
電機扭力： 8.5 N.m
絲杠類型： 5010 精密滾珠絲杠
絲杠螺距： 10mm
液晶觸屏： 7.0寸
實時曲線： 有
數據存儲： >1000 組
數據打印： 選配
